50 Ejemplos de Secciones Cónicas

Las cónicas o secciones cónicas, son la intersección de un plano con un cono de revolución.

Ejemplos de Secciones Cónicas
Fig. 1 Cono de revolución

Un cono de revolución es una figura que se crea al hacer girar alrededor de un eje una figura, curva o recta cualquiera, denominada generatriz.

En el caso del cono de revolución se fija un eje, y tomamos una recta generatriz con cierta inclinación a respecto al eje. Al girar esa recta generatriz alrededor del eje se forma un cono de revolución.

Ejemplos de Secciones Cónicas
Fig. 2 Eje – recta generatriz

El cono de revolución a diferencia del cono que nos enseñaron en la educación básica elemental son dos conos unidos por el vértice.

Al girar la recta generatriz alrededor del eje se genera un cuerpo tridimensional, en este caso un cono de revolución.

Secciones cónicas

Hipérbola

Cuando el plano que intercepta al cono de revolución es equidistante del eje, el plano secciona a ambos conos y genera las dos ramas de la hipérbola.

Ejemplos de Secciones Cónicas
Fig. 3 Hipérbola

Parábola

Cuando el plano que intercepta al cono de revolución tiene la misma inclinación respecto al eje que la recta generatriz, el plano secciona solo a un cono y genera la parábola.

Ejemplos de Secciones Cónicas
Fig. 4 Parábola

Elipse

Cuando el plano que intercepta al cono de revolución forma un ángulo agudo con respecto al eje, el plano secciona solo a un cono y genera una elipse.

Ejemplos de Secciones Cónicas
Fig. 5 Elipse

Circunferencia

Cuando el plano que intercepta al cono de revolución forma un ángulo recto (90°) con respecto al eje, el plano secciona solo a un cono y genera una circunferencia.

Ejemplos de Secciones Cónicas
Fig. 6 Circunferencia

Forma cartesiana de las ecuaciones de las secciones cónicas:

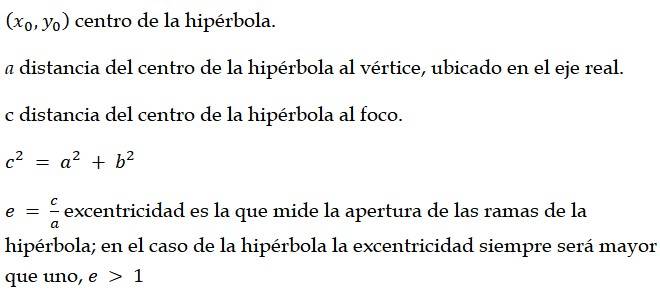

Hipérbola:

Ejemplos de Secciones Cónicas
Fig. 7 Gráfica de una hipérbola

Ejemplos de Secciones Cónicas

Ejemplos:

Ejemplos de Secciones Cónicas

Parábola:

Ejemplos de Secciones Cónicas
Fig. 8 Gráfica de una parábola

Ejemplos:

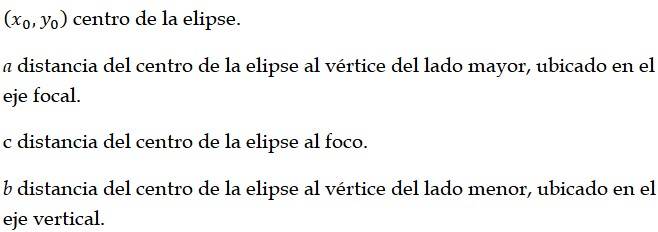

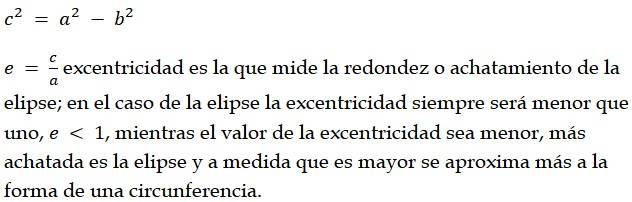

Elipse:

Fig. 9 Gráfica de una elipse

Ejemplos:

Circunferencia:

Fig. 10 Gráfica de una circunferencia

Ejemplos:

Ecuaciones generales de las secciones cónicas:

Hipérbola

Ejemplo:

Usaremos la completación de cuadrados para convertir esta ecuación general en una ecuación cartesiana.

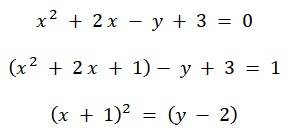

Parábola

Ejemplo:

Usaremos la completación de cuadrados para convertir esta ecuación general en una ecuación cartesiana.

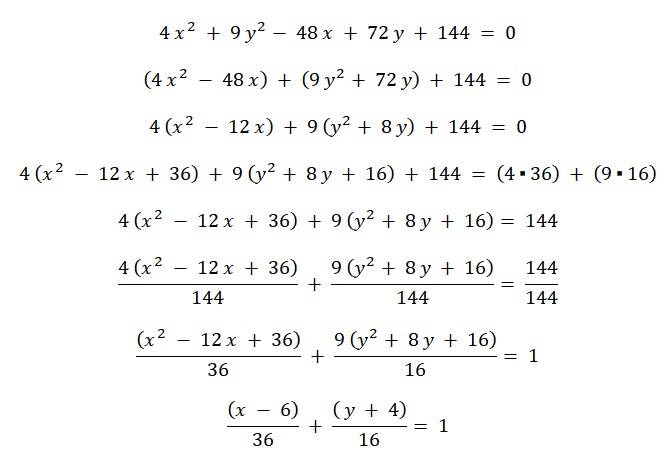

Elipse

Ejemplo:

Usaremos la completación de cuadrados para convertir esta ecuación general en una ecuación cartesiana.

Circunferencia

Ejemplo:

Usaremos la completación de cuadrados para convertir esta ecuación general en una ecuación cartesiana.

Por tanto, es una circunferencia, con centro en (- 2, 3), y radio cuatro,  r = 4

Definición de las secciones cónicas como lugar geométrico:

Hipérbola

La hipérbola es el lugar geométrico de los puntos del plano cuya diferencia de distancias en valor absoluto a los focos de la misma es constante y mide el doble de la distancia del centro al vértice de la hipérbola (2 a).

La distancia entre sus focos siempre será mayor al doble de la distancia del centro al vértice de la hipérbola (2 a).[1].

Parábola

La parábola es el lugar geométrico de los puntos del plano que equidistan de un punto llamado foco y de la recta directriz de dicha parábola.

La distancia del foco a la recta directriz es el doble de la distancia del foco al vértice de la parábola (2 p).[2].

Elipse

La elipse es el conjunto de los puntos del plano cuya suma de distancias a los focos es constante y mide el doble de la distancia entre los vértices de la elipse (2 a).

La distancia entre sus focos siempre será menor al doble de la distancia del centro al vértice de la hipérbola (2 a).[3].

Circunferencia

La circunferencia es el conjunto de los puntos del plano cuya distancia a un punto llamado Centro es constante y esa distancia recibe el nombre de radio.[4].

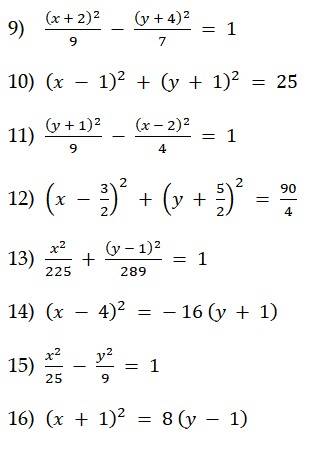

Ejercicios:

Hallar el tipo de cónica, las coordenadas de centro o vértice y coordenadas de los focos o centro

Hallar las coordenadas de centro o vértice y focos o centro

Las secciones cónicas han sido útiles para determinar las trayectorias de los planetas y de cometas, la construcción de antenas receptoras, el diseño de focos de iluminación.



Ángel Míguez Álvarez

[1] Ströbl, W. (1 977). Diccionarios Rioduero Matemática. España, Madrid: Ed. Rioduero p. 113

[2] Ströbl, W. (1 977). Diccionarios Rioduero Matemática. España, Madrid: Ed. Rioduero p. 154

[3] Ströbl, W. (1 977). Diccionarios Rioduero Matemática. España, Madrid: Ed. Rioduero p. 85

[4] Ströbl, W. (1 977). Diccionarios Rioduero Matemática. España, Madrid: Ed. Rioduero p. 46
